Планируем кассетный LG до отделки потолка: сверяем корпус и панель, направления струй, подъём помпы, уклон дренажа и доступ к обслуживаемым узлам.
Сначала размещают внутренний блок относительно потолочной сетки и рабочих мест, затем резервируют высоту для корпуса, труб и дренажа. До закрытия потолка нужно обеспечить непрерывный отвод конденсата и доступ к фильтру, поддону, помпе, электрическому блоку и соединениям. Иначе даже правильно подобранная по мощности кассета окажется неудобной в эксплуатации.
Потолочная ячейка не равна размеру панели

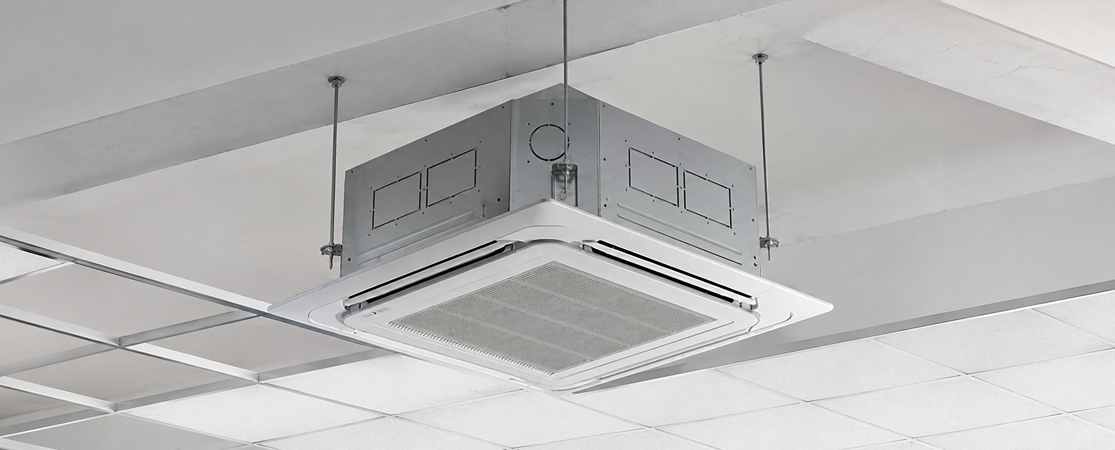

У компактной четырёхпоточной кассеты LG корпус может занимать модуль 570 × 570 мм при высоте 214 мм. Декоративная панель этого класса имеет размер 700 × 700 мм и перекрывает края ячейки подвесного потолка. Поэтому на плане отдельно показывают корпус над потолком, видимую панель и точки подвеса к несущему перекрытию.
В активном ассортименте есть компактные CT09R–CT24R и более крупные UT36R–UT60R. Габариты одного класса нельзя переносить на другой: крупная кассета требует иной ячейки, высоты и монтажных расстояний. Перед заказом потолка архитектурный план сверяют с чертежом конкретного внутреннего блока и его панели.
Запотолочная высота включает сам корпус, зазор выравнивания, теплоизолированные фреоновые трубы, дренаж и доступ к крепежу. Блок подвешивают к перекрытию, а не опирают на Т-профиль потолка. Панель должна прилегать к чистовой плоскости без перекоса, иначе по краям появляются щели и нежелательный подсос воздуха.
До отделки проверяют, можно ли снять панель и получить доступ к обслуживаемой стороне блока.
Четыре потока распределяют до расстановки мебели
Кассета забирает воздух через центральную решётку и подаёт его вдоль четырёх сторон панели. Центр помещения часто даёт равномерное покрытие, но геометрический центр не всегда подходит: струя может попадать на постоянное рабочее место, стойку администратора или высокий стеллаж.
На плане отмечают направления жалюзи, высоту потолка и зоны длительного пребывания людей. Дальность струи зависит от типоразмера, скорости вентилятора и выбранного положения жалюзи. Закрывать один выпуск перегородкой или светильником без разрешённой схемы нельзя: меняются расход, шум и распределение температуры.
Для вытянутого зала одна четырёхпоточная кассета может создавать сильный поток рядом с панелью и слабую циркуляцию у торцов. В таком случае сравнивают несколько менее мощных блоков, другую точку установки или внутренний блок иного типа. Решение принимают по расчёту нагрузки и схеме струй, а не только по площади комнаты.
Помпа поднимает воду, дальше работает уклон
В потолочных кассетах LG конденсат забирает встроенная помпа. В официальном монтажном руководстве максимальный подъём составляет 700 мм; расстояние измеряют от нижней поверхности внутреннего блока. Это предельная геометрия конкретной инструкции, а не рекомендуемая высота каждого участка трассы.
После точки подъёма вода должна идти самотёком с уклоном от 1:50 до 1:100, то есть с понижением 10–20 мм на метр. Трубу поддерживают подвесами, чтобы между креплениями не образовывались провисы и воздушные карманы. Горизонтальный участок не поднимают повторно и не заводят выше разрешённой отметки.
Гибкий шланг у блока служит для монтажного соединения, а не для длинной трассы. Стык фиксируют штатным хомутом, дренаж изолируют от конденсации на наружной поверхности. Общий коллектор рассчитывают по суммарному расходу и подключают так, чтобы вода из соседних блоков не возвращалась в поддон.

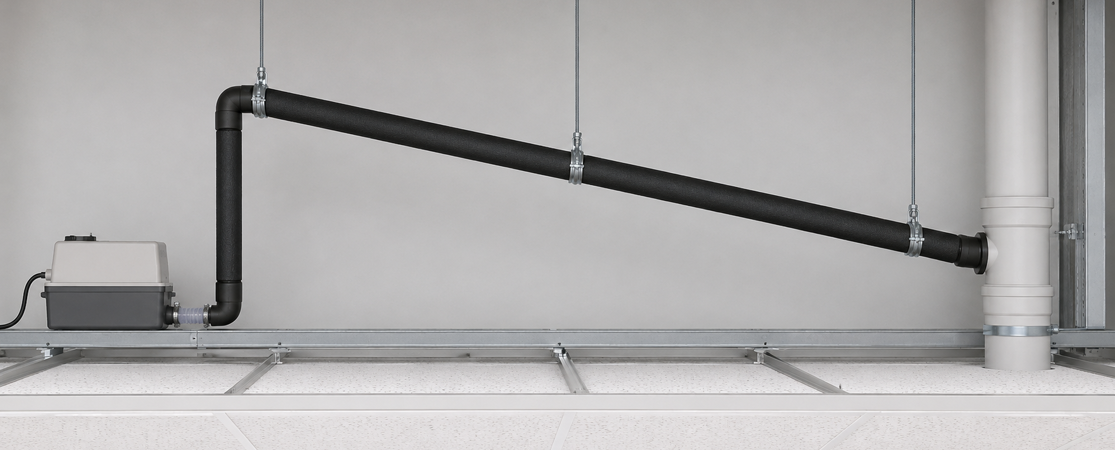

После разрешённого подъёма трасса идёт к точке сброса с непрерывным самотёчным уклоном.
Проверка водой предшествует отделке
До установки декоративной панели и закрытия люков в поддон подают воду по процедуре руководства. Монтажник проверяет запуск помпы, отсутствие течи в соединениях и устойчивый выход воды в точке сброса. Одновременно осматривают изоляцию: открытый участок холодной трубы способен намочить потолок даже при исправном дренаже.
Поплавковая защита останавливает блок при чрезмерном уровне воды, однако это аварийная функция. Она не исправляет обратный уклон, засор или пережатый шланг. Трассу прокладывают с возможностью прочистки, а точку сброса защищают от запахов и обратного подпора по проекту канализации.
Сервисный доступ проектируют вокруг операций
Фильтр у кассеты снимают через центральную решётку, но этого доступа недостаточно для всех работ. Технику может потребоваться добраться до помпы, поддона, электрического блока, датчиков, фреоновых соединений и подвесов. Расположение обслуживаемых сторон берут из монтажного чертежа выбранной модели.

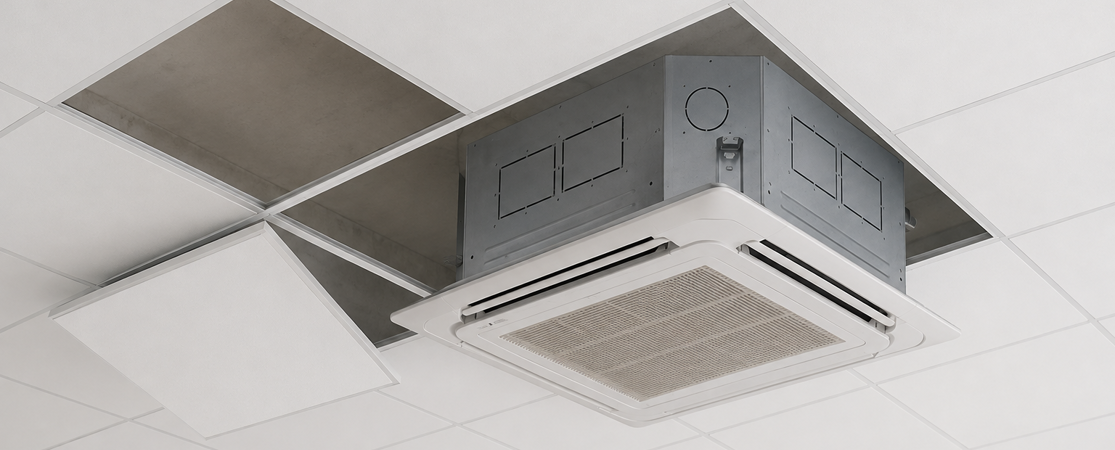

Съёмная потолочная плита рядом с блоком не всегда заменяет люк: её могут перекрыть труба, кабельный лоток или профиль каркаса. До отделки проверяют траекторию снятия панели и фильтра, возможность открыть крышку электрического отсека и разместить инструмент. Люк не должен находиться за несъёмным светильником или высокой мебелью.
Сервисная зона также нужна для безопасного демонтажа тяжёлых деталей. Под панелью оставляют свободное место, а над потолком не укладывают коммуникации на корпус кассеты. Координатную модель инженерных сетей проверяют до монтажа каркаса.
Шум зависит от скорости и потолочной полости
В карточке кассетного блока приводят звуковое давление для заданных условий измерения. В помещении к нему добавляются отражения от потолка и стен, шум воздуха у жалюзи, вибрация креплений и работа помпы. Поэтому сравнивают значения на одинаковой скорости вентилятора и не используют минимальную цифру как прогноз для любого режима.
Для переговорной или кабинета блок выбирают так, чтобы расчётная нагрузка закрывалась на средней либо низкой скорости. Жёсткие связи с каркасом потолка и пережатые трубопроводы могут передавать вибрацию. Ровные подвесы, правильное прилегание панели и свободный возврат воздуха уменьшают дополнительные источники звука.
Что проверить до закрытия потолка
Сверить корпус, декоративную панель, высоту и точки подвеса с чертежом модели.
Нанести четыре направления подачи и убрать постоянные рабочие места из прямой струи.
Провести дренаж с разрешённым подъёмом, затем выдержать непрерывный уклон к сбросу.
Зафиксировать и изолировать соединения, провести испытание водой.
Проверить доступ к фильтру, помпе, поддону, электрическому блоку и трубным соединениям.
Убедиться, что светильники, каркас, лотки и другие сети не мешают потоку и обслуживанию.
Кассетный кондиционер требует спланировать дренаж и сервисную зону ещё на координационном плане потолка. Для компактного LG CT12R это означает проверить корпус 570 × 570 × 214 мм и панель большего размера; для полноразмерной модели расчёт повторяют по её чертежу. Размещение можно считать готовым после проверки струй, испытания помпы и подтверждения доступа ко всем обслуживаемым узлам.
